Эффективность охлаждения зала зависит от мощности оборудования и от того, как быстро система реагирует на изменение нагрузки в конкретном ряду. Межрядные прецизионные кондиционеры работают в связке с собственной системой диспетчеризации, которая держит температуру каждой зоны в узком диапазоне и переключает резервные блоки без участия персонала. В статье разбираем, из каких элементов состоит эта система, как контроллер балансирует нагрузку между соседними установками и что стоит предусмотреть при проектировании диспетчеризации для нового или модернизируемого зала.
Зачем рядному охлаждению отдельная система управления
Периметральный кондиционер обычно ориентируется на среднюю температуру в зале и работает по относительно простой логике: включился — выключился по показаниям одного-двух датчиков. Для рядной схемы такой подход не годится, потому что задача другая: держать температуру в конкретной точке с высокой плотностью оборудования, где отклонение на пару градусов заметно быстрее сказывается на технике, чем в среднем по залу. Поэтому у межрядных кондиционеров, как правило, собственный контроллер и сеть датчиков, которые работают с более узким полем контроля.
Как расставляют датчики и что они измеряют
Датчики температуры и влажности устанавливают на входе и выходе воздуха из каждой стойки или группы стоек — так система видит температуру в помещении и разницу между холодным и горячим воздухом на конкретном участке ряда. По этой разнице контроллер понимает, справляется ли текущая мощность установки с фактической нагрузкой, и при необходимости увеличивает производительность вентиляторов или подключает резервный блок. В критичных зонах дополнительно ставят датчики протечки под фальшполом и рядом с трубопроводами хладоносителя — это стандартная мера для установок, подключенных к жидкостному контуру охлаждения.
Как контроллер балансирует нагрузку между соседними блоками

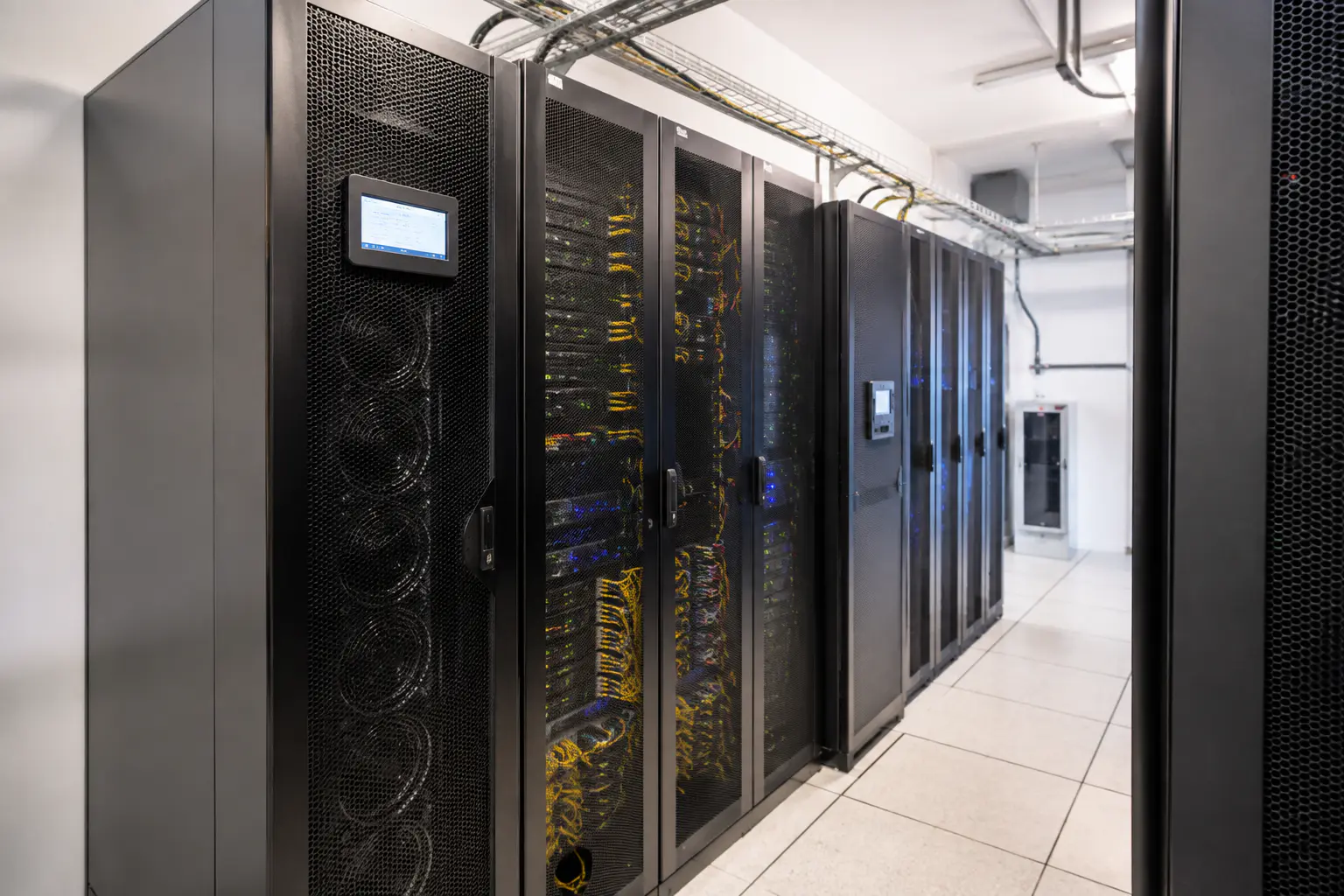

Когда в ряду установлено несколько межрядных кондиционеров, они обмениваются данными между собой и работают как единая группа с общей логикой управления. Если один блок фиксирует локальный рост температуры, контроллер может перераспределить нагрузку на соседние установки, увеличив их производительность, прежде чем перегретая зона выйдет за допустимые пределы. Такая логика снижает риск точечного перегрева и одновременно продлевает ресурс оборудования, потому что нагрузка распределяется равномернее между всеми блоками ряда, вместо постоянной работы на пределе одного из них.
Резервирование и автоматическое переключение при отказе
Схема N+1 в рядной системе построена так, что резервный блок берет нагрузку на себя автоматически, без ручного вмешательства инженера. Контроллер отслеживает состояние каждой установки — по показаниям датчиков компрессора, вентиляторов и контура хладоносителя — и при обнаружении отклонения от нормы переключает нагрузку на резервный кондиционер за секунды, параллельно отправляя уведомление дежурной службе. Именно эта автоматика делает точечное резервирование практичным: без нее пришлось бы держать персонал, который вручную отслеживает состояние каждого блока в каждом ряду.
Интеграция с общей системой мониторинга дата-центра
Контроллеры межрядных кондиционеров обычно подключаются к общей системе диспетчеризации зала по стандартным протоколам — Modbus RTU или BACnet, — чтобы данные попадали в единый интерфейс мониторинга наравне с показаниями периметральной системы, ИБП и датчиков доступа. Это позволяет инженерной службе видеть тепловую карту всего зала на одном экране, не переключаясь между отдельными панелями управления для разных типов оборудования. Для крупных объектов такая интеграция обычно закладывается на этапе проектирования, а добавлять ее постфактум заметно сложнее и дороже.
Что предусмотреть при проектировании диспетчеризации
Перед закупкой оборудования стоит зафиксировать несколько технических параметров:
- протокол связи, совместимый с существующей системой мониторинга зала (Modbus RTU, BACnet и аналоги);
- количество и точки установки датчиков температуры и влажности для каждого ряда;
- логику балансировки нагрузки между соседними блоками — важно уточнить у поставщика, поддерживает ли конкретная модель обмен данными между установками;
- сценарий уведомлений при отказе оборудования — кому и по какому каналу приходит сигнал;
- совместимость контроллера с датчиками протечки, если установки подключены к жидкостному контуру.
Проработанная диспетчеризация превращает межрядное охлаждение из набора отдельных блоков в единую управляемую систему, которая реагирует на изменение нагрузки быстрее, чем успевает вмешаться персонал. Это особенно важно для залов с плотной, часто меняющейся нагрузкой, где ручной контроль температуры по каждому ряду физически невозможен.
